Подробная информация о продукте:
|
Размер: | 22,9 дюйма | Тип: | -Си ТФТ-ЛКД, ЛКМ |
---|---|---|---|
Яркость: | ² 500 cd/m (тип.) | Коэффициент контрастности: | 1000:1 (тип.) (ТМ) |
Угол: | 89/89/89/89 (тип.) (CR≥10) | Работающий режим: | AHVA, нормально черный, Transmissive |
Источник света: | ВЛЭД, часы 50К, с водителем СИД | Частота кадров: | 60 Гц |
Панель касания: | без | Конструированный для: | Протягиванная Адвокатура |
Высокий свет: | экран lcd auo,дисплей lcd auo |
описание 1.Генерал

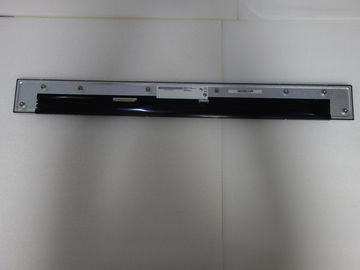

Эта спецификация применяется к 22,9 шириной с дюйм модулю Г229ХАН01.0 цвета АХВА (ИПС похожих на) ТФТ-ЛКД.
Дисплей поддерживает ФХД [1920 (х) кс 165 (в)] формат экрана и цвета 16.7М (бит верно 8). Все входные сигналы интерфейс ЛВДС комаптибле.
характеристики 2.Дисплай
ДЕТАЛИ | Блок | СПЕЦИФИКАЦИИ |
Диагональ экрана | [мм] | 581,01 (22,9") |
Активная область | [мм] | 578,88 (х) кс 49,7475 (в) |
Пикселы Х кс в | 1920кс165 | |
Тангаж пиксела | [ум] | 301,5 × 301,5 |
Расположение пиксела | R.G.B. Вертикальная нашивка | |
Режим работы монитора | Режим АХВА, нормально черный | |
Белая яркость (центр) | [кд/м2] | 500 кд/м2 (тип.) |
Фактор контрастности | 1000 (тип.) | |
Оптически время на ответ | [мсек] | 25мс |
Номинальный ввод напряжения ВДД | [Вольт] | 5В (тип) |
Расход энергии (линия ВДД + линия СИД) | [Ватт] | 7.53В |
Вес | [Граммы] | 460 (тип) |
Физический размер | [мм] | 587,08 (х) тип кс 62,05 (в) кс10.21 (д) |
Электрический интерфейс | Одиночное ЛВДС | |
Цвет поддержки | цвета 16.7М, бит верно 8 | |
Поверхностное покрытие | Анти--слепимость, 3Х | |
Соответствие РоХС | Соответствие РоХС | |
Оператинг диапазона температур Хранение (доставка) |
[оК] [оК] |
0~ 50 -20~ 60 |
характеристики 3.Оптикал
Деталь | Блок | Условия | Минимальный. | Тип. | Макс. | Примечание |
Угол наблюдения |
[степень] | Горизонтальный (правый) (выведенный) КР >10 | 89 89 | - | | |
Вертикальный (вверх) КР > 10 (вниз) | 89 89 | - | ||||
Фактор контрастности | Нормальное направление | 800 | 1000 | - | 3 | |
Время на ответ |
[мсек] | Время повышения (ТрР) | 13 | | ||
Понижаясь время (ТрФ) | 12 | |||||
Поднимать + падать | 25 | |||||
Цвет/координаты цветности (КИЭ) | Красный кс | ТБД | ТБД | ТБД | | |
Красный ы | ТБД | ТБД | ТБД | |||
Зеленый кс | ТБД | ТБД | ТБД | |||
Зеленый ы | ТБД | ТБД | ТБД | |||
Голубой кс | ТБД | ТБД | ТБД | |||
Голубой ы | ТБД | ТБД | ТБД | |||
Цвет координирует белизну (КИЭ) | Белый кс | ТБД | ТБД | ТБД | ||
Белый ы | ТБД | ТБД | ТБД | |||
Центральная яркость | [кд/м2] | 400 | 500 | 6 | ||
Единообразие яркости | [%] | 70 | 75 | 7 | ||
Гамут цвета | % | 72 |
4.Материальс
4,1 токсичность
Будут никакие карциногенные материалы используемые везде в модуле дисплея. Если токсические материалы использованы, то они будут расмотрены и будут одобрены ответственным токсикологист АУО.
4,2 воспламеняемость
Все компоненты включая электрические детали которые не встречают ранг УЛ94-В1 воспламеняемости в модуле выполнят процесс одобрения исключения оценки воспламеняемости.
Плата с печатным монтажом будет сделана из 94-В1 расклассифицированного материалом или улучшать. Фактическая оценка воспламеняемости УЛ будет напечатана на плате с печатным монтажом.
